Схемы монтажа бытовых сплит-систем: от стандартной квартиры до современного офиса

Установка кондиционера – это не просто покупка техники, а комплексный проект, от грамотного выполнения которого зависит срок службы устройства, его эффективность и ваше спокойствие. Ключевым этапом является выбор и реализация правильной схемы монтажа, которая кардинально различается для типовой квартиры и современного офиса.

Классическая схема для типовой квартиры

В стандартной многоэтажке монтаж (следует) проверенному, минимально инвазивному плану. Внешний блок обычно размещают под окном, на балконе (если он не застеклен) или на специальных кронштейнах у стены, соблюдая правила безопасности и удобства для последующего обслуживания.

Главная задача – соединить блоки медными трубами в теплоизоляции, кабелем питания и управления, а также дренажным шлангом. Классическая «квартирная» схема предполагает прокладку коммуникаций по кратчайшему пути:

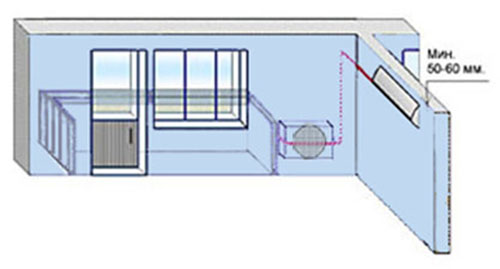

Схема № 1

Сквозь стену: В стене рядом с местом установки внутреннего блока бурится одно технологическое отверстие диаметром 40-60 мм.

Короткая трасса: Все коммуникации (фреоновая магистраль, дренаж, кабель) выводятся через это отверстие к внешнему блоку. Длина трассы редко превышает 3-5 метров, что оптимально для эффективности работы.

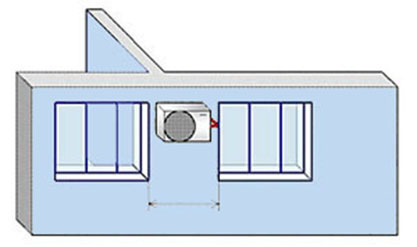

Схема № 2

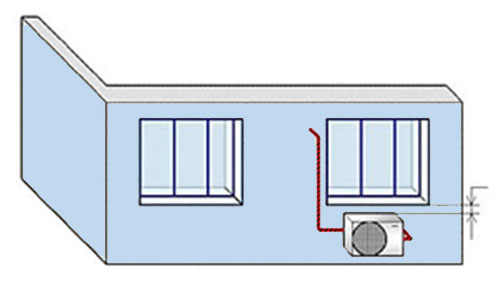

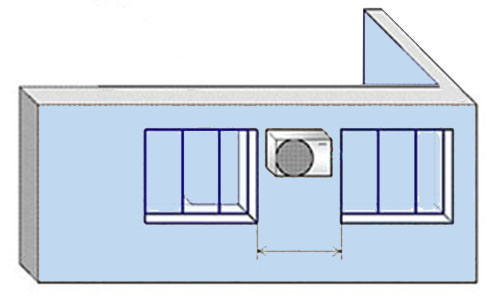

Данная схема монтажа оптимальна для помещений на первом и втором этажах. Её ключевым условием является достаточное расстояние между окнами для безопасного и технологичного размещения наружного блока. В случае невозможности соблюдения этих условий, блок следует устанавливать по схеме № 1.

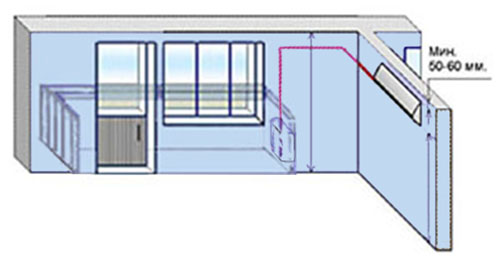

Схема № 3

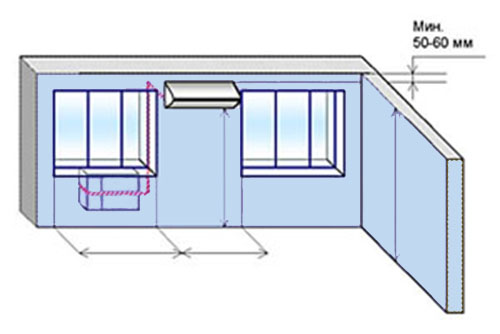

Размещение внешнего блока по данной схеме возможно при одном из следующих условий:

Балкон не остеклен.

Балкон остеклен, и правая (при выходе) створка является открывающейся.

Если балкон остеклен и указанная створка глухая, потребуется демонтаж стеклопакета для проведения коммуникаций. Данная работа является дополнительной и оплачивается заказчиком отдельно.

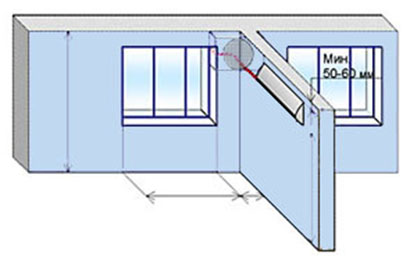

Схема № 4

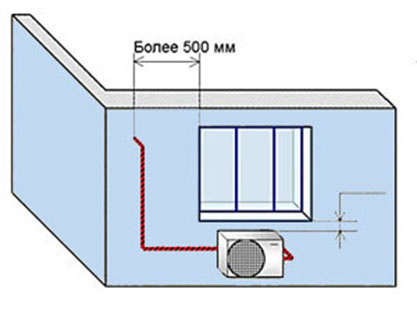

Установка наружного блока на боковую стену балкона возможна при соблюдении следующих технических условий:

Наличие пространства: Достаточное расстояние для размещения и обслуживания блока.

Конструкция остекления: При наличии остекления соответствующая створка должна быть открывающейся.

Прочность основания: Стена должна быть выполнена из капитальных материалов (бетон, кирпич, пеноблок).

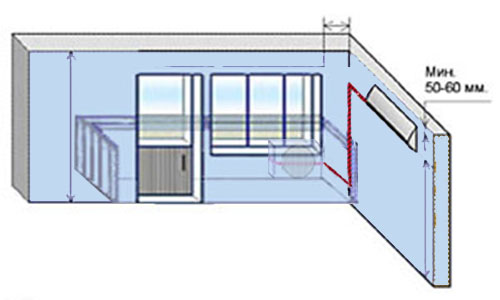

Схема № 5

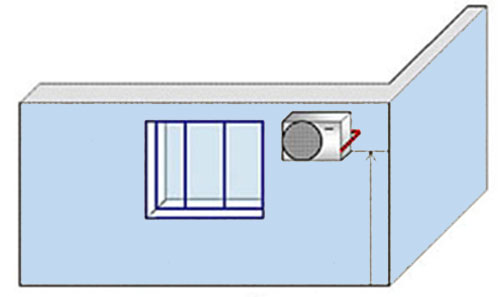

Размещение внешнего блока сплит-системы возможно при соблюдении одного из условий:

Балкон не остеклен.

Балкон остеклен, при этом правая створка окна (при выходе на балкон) является открывающейся.

Если балкон остеклен и правая створка глухая, потребуется демонтаж стеклопакета для организации вывода коммуникаций. Данная услуга относится к дополнительным работам и оплачивается заказчиком отдельно.















Схема № 6

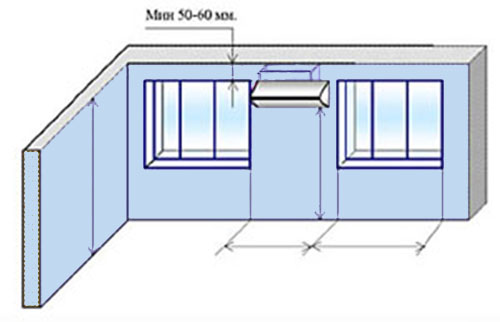

Данная схема монтажа обеспечивает равномерное распределение воздушного потока по помещению, создавая однородный температурный режим.

Для установки внутреннего блока необходим стенной проем достаточной ширины между окнами, свободный от штор. Схему рекомендуется применять в помещениях, где центральная зона не используется для постоянного пребывания людей, поскольку именно туда направляется основной поток охлажденного воздуха.

Наружный блок монтируется под окном, что обеспечивает стандартный удобный доступ для сервисного обслуживания.













Схема № 7

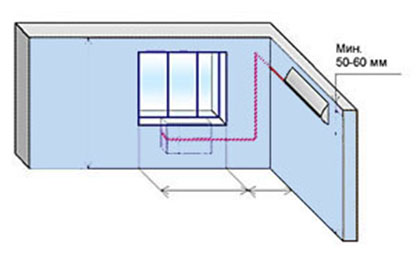

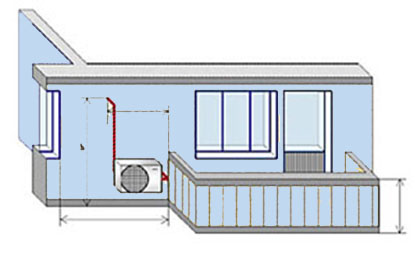

Данная схема предполагает размещение внутреннего блока у окна с установкой внешнего блока непосредственно сбоку от него на фасаде. Ключевая цель такого решения — минимизация расстояния между блоками и сокращение длины фреоновой трассы до абсолютного минимума.

Этот способ монтажа, известный среди специалистов как «блок в блок», является идеальным решением для помещений с выполненным ремонтом. Его главное преимущество — отсутствие необходимости проведения «мокрых» работ, таких как штробление стен, и применения декоративных коробов для маскировки коммуникаций.

Важное замечание: схему рекомендуется применять, если в центральной части помещения люди не находятся постоянно, поскольку именно туда будет направлен основной поток охлаждённого воздуха.

















Схема № 8



Данная схема предполагает размещение внутреннего блока у окна с установкой внешнего блока непосредственно сбоку от него на фасаде. Ключевая цель такого решения — минимизация расстояния между блоками и сокращение длины фреоновой трассы до абсолютного минимума.

Этот способ монтажа, известный среди специалистов как «блок в блок», является идеальным решением для помещений с выполненным ремонтом. Его главное преимущество — отсутствие необходимости проведения «мокрых» работ, таких как штробление стен, и применения декоративных коробов для маскировки коммуникаций.

Если монтаж производится на первом этаже, в этом случае внешний блок устанавливается с лестницы, если установка выше первого этажа чаще всего привлекаются альпинисты, так подключение внешнего блока находится с дальней стороны до которой монтажники не дотянутся.
